Medição de Camada de Óxido

O crescimento da camada de óxido (magnetita, cromita, hematita etc.) em tubulações de vapor que operam em alta temperatura, está associado a danos, seja limitando a vida útil dos tubos em função do aumento da temperatura de operação, ou ocasionando paradas emergenciais em função de ruptura por superaquecimento localizado.

Estudos na indústria da geração de Energia indicaram que o efeito da camada de óxido é relativamente insignificante até espessuras de aproximadamente 0.012"ou 0.3 milímetros, mas além desta espessura os efeitos negativos da camada de óxido aumentam consideravelmente. Mensurar periodicamente esta camada permite acompanhar a vida em serviço e determinar a vida útil residual dos tubos e futuras regiões de manutenção, ou seja, a troca do trecho afetado.

A IB-NDT domina a técnica de medição de camada de óxido através de ultrasom, possuindo procedimento aprovado por Nível 3 de Ultrassom, resultado de investimentos em pesquisa e equipamento para medição de camada de óxido com sensibilidade a partir de 0,15 mm.

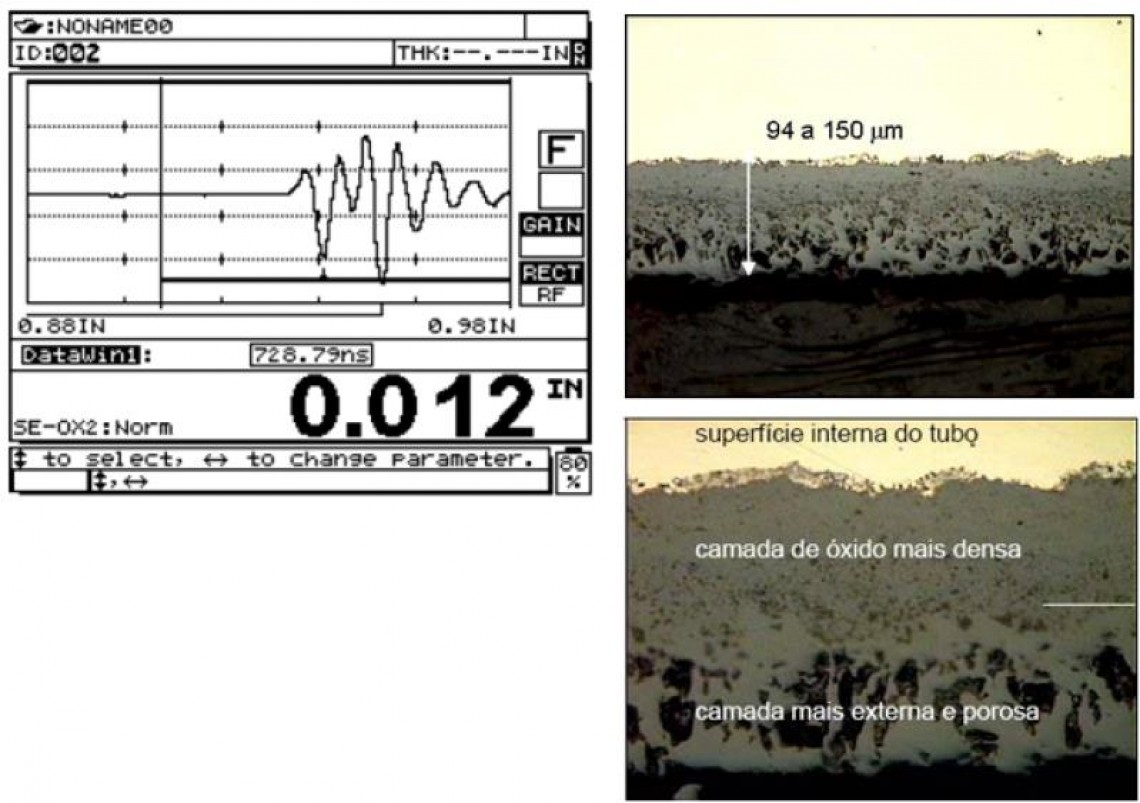

A figura abaixo apresenta de forma gráfica a espessura da camada de óxido interna de tubos de superaquecedor de Caldeira CBC/Mitsubishi / VU60 medidas por ultrassom e por metalografia.

Observa-se que os valores obtidos pelo procedimento de medição de camada de óxido por ultrassom da IB-NDT apresentam boa correspondência tanto para os trechos curvos como para os trechos retos, validando os resultados obtidos pela técnica não destrutiva.
