Escaneamento a Laser 3D

O escaneamento a Laser 3D é uma ferramenta topográfica onde é possível escanear um ambiente ou equipamento, armazenando o conjunto de coordenadas x,y e z (daí o nome Laser 3D). O resultado é uma nuvem de pontos espaciais calculadas em tempo real a partir das medições lineares e angulares.

Este processo é realizado por um sistema que emite diversos feches de laser que ao retornarem ao emissor geram o ponto de coordenada.

Além das coordenadas XYZ, também é obtida a intensidade de retorno do laser para cada ponto, o que ajuda bastante a identificar elementos em campo em função do material e da cor. “A densidade de pontos deve ser adequada com o objetivo do trabalho, sendo que a Nuvem de Pontos permite a obtenção de informações e dimensões diretamente sobre ela. Nossos softwares tratam a nuvem de Pontos sendo possível fazer, com grande precisão, o perfilamento dos elementos e identificar exatamente o que se está medindo. “Para aumentar a qualidade no registro, nos pontos em comum ou nos pontos de referência utilizamos que permitem medir o ponto com maior precisão. Essas referências bem distribuídas espacialmente auxiliam no atendimento precisão especificada pelo cliente.

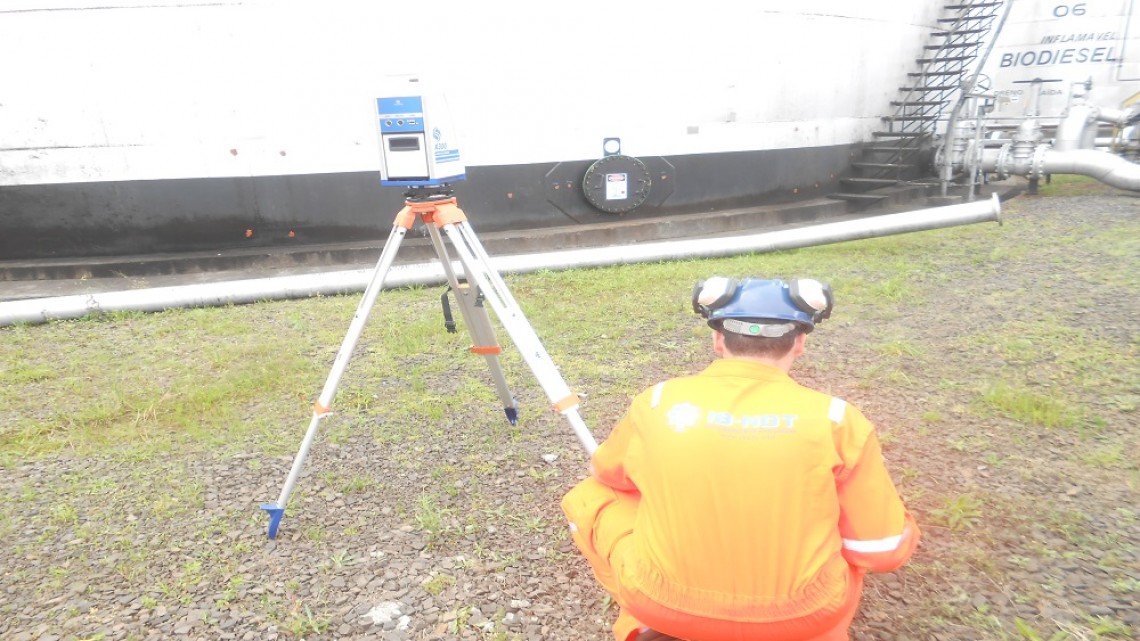

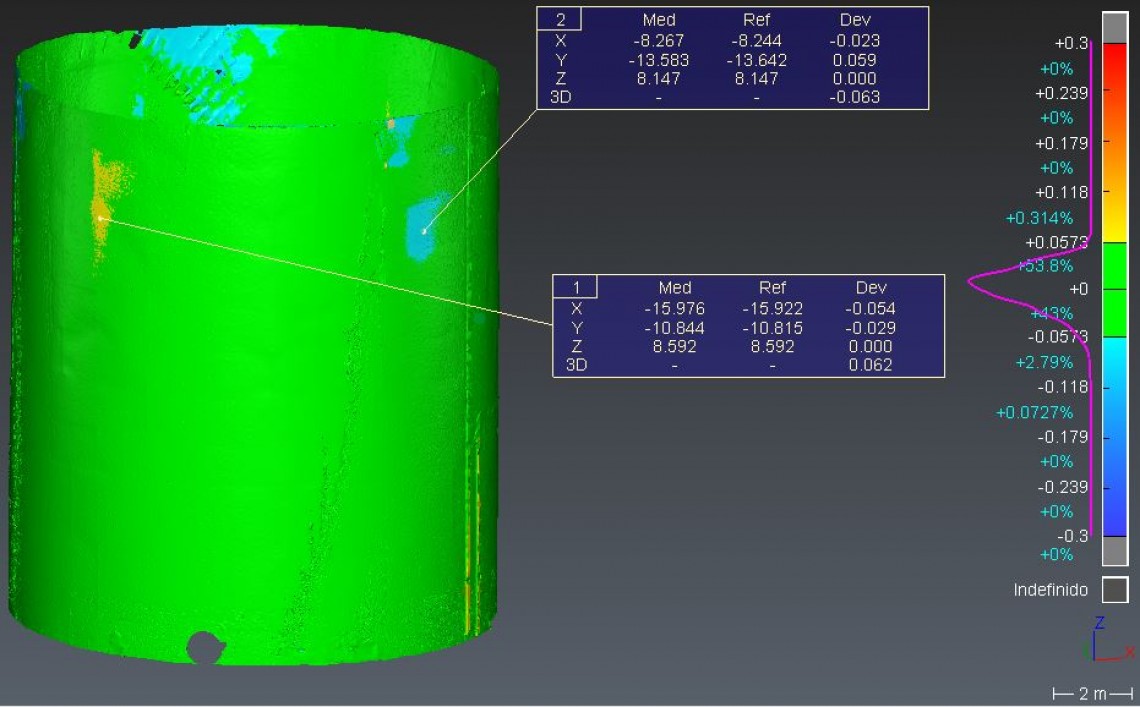

A IB-NDT utiliza este ensaio principalmente na inspeção dimensional e arqueação de tanques de armazenamento, dimensionamento de deformações para análise pela API-579, Análise de fluência em Tambores de Coque, Elaboração de Isométricos e desenhos “As Built”.
